【集群】真实环境实战-LVS-NAT模式的实施

文章目录

1. 真实环境拓扑
   1）配置网络环境：
   2）复制配置文件
   3）修改IP及HWADDR
   4） 开启路由转发功能
2. 安装LVS管理工具
3. 配置Director规则
   1） 配置realserver
   2) 查看规则和保存
   a. 192.168.2.22配置
   a. 192.168.2.30 配置
4. 测试集群
5. 其他参数
   1）查看客户端连接分发器和real server的情况
   2） 清空规则用参数 -C
   3) 查看分发情况

1. 真实环境拓扑

1）配置网络环境：

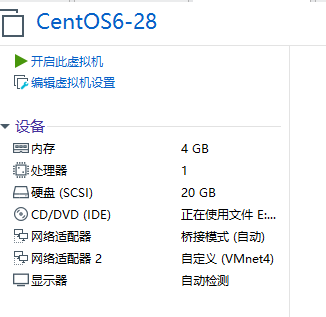

centos6-28这台机器配置成分发器，分发器需要2张网卡，需要打开路由转发功能。

2）复制配置文件

cd /etc/sysconfig/network-scripts/
cp ifcfg-eth0 ifcfg-eth1

3）修改IP及HWADDR

[root@zmgaosh-28 network-scripts]# cat ifcfg-eth1
DEVICE=eth1
TYPE=Ethernet
ONBOOT=yes
NM_CONTROLLED=yes
BOOTPROTO=none
IPADDR=192.168.2.28
PREFIX=24
IPV4_FAILURE_FATAL=yes
DEFROUTE=yes
NAME="System eth1"
IPV6INIT=no
HWADDR=00:0C:29:38:7F:F9

此处需要注意修改HWADDR,修改方式如图：

4） 开启路由转发功能

[root@zmgaosh-28 ~]# vim /etc/sysctl.conf

将net.ipv4.ip_forward = 0
改为
net.ipv4.ip_forward = 1

注意： 等号两边有空格

加载配置：

[root@zmgaosh-28 ~]# sysctl -p
net.ipv4.ip_forward = 1
net.ipv4.conf.default.rp_filter = 1
net.ipv4.conf.default.accept_source_route = 0
kernel.sysrq = 0
kernel.core_uses_pid = 1
net.ipv4.tcp_syncookies = 1
kernel.msgmnb = 65536
kernel.msgmax = 65536
kernel.shmmax = 68719476736
kernel.shmall = 4294967296
[root@zmgaosh-28 ~]#

2. 安装LVS管理工具

[root@zmgaosh-28 yum.repos.d]# yum install -y ipvsadm

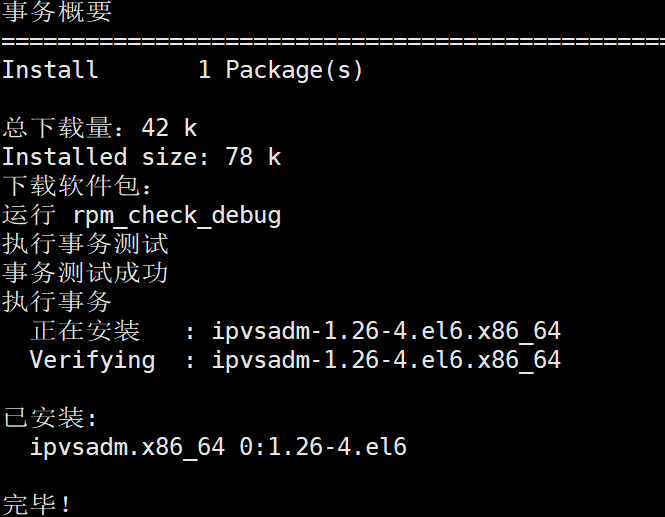

结果如图：

3. 配置Director规则

1） 配置realserver

[root@zmgaosh-28 ~]# ipvsadm -A -t 192.168.1.28:80 -s rr
[root@zmgaosh-28 ~]# ipvsadm -a -t 192.168.1.28:80 -r 192.168.2.22  -m
[root@zmgaosh-28 ~]# ipvsadm -a -t 192.168.1.28:80 -r 192.168.2.30  -m

参数解释：
-A 表示添加
-t 表示 TCP服务 后面书写格式为 VIP：Port
-s 设置调度算法
-a: 表示添加 real server的地址
-r表示realserver的地址
-m 表示NAT方式LVS

2) 查看规则和保存

[root@zmgaosh-28 ~]# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.1.28:80 rr
  -> 192.168.2.22:80              Masq    1      0          0
  -> 192.168.2.30:80              Masq    1      0          0
[root@zmgaosh-28 ~]#

保存规则

[root@zmgaosh-28 ~]# /etc/init.d/ipvsadm save
ipvsadm: Saving IPVS table to /etc/sysconfig/ipvsadm:      [确定]
[root@zmgaosh-28 ~]#

a. 192.168.2.22配置

root@gaosh-1 桌面]# cat /etc/sysconfig/network-scripts/ifcfg-eth0
DEVICE=eth0
HWADDR=00:0C:29:D9:0E:81
TYPE=Ethernet
UUID=caeca0aa-1dc0-43e7-8746-4e2c2815a59b
ONBOOT=yes
NM_CONTROLLED=yes
BOOTPROTO=none
IPADDR=192.168.2.22
NETMASK=255.255.255.0
GATEWAY=192.168.2.28
DNS1=192.168.2.28

IP地址：192.168.2.22，网关192.168.2.28，DNS 192.168.2.28

设置web页面，便于辨认

[root@gaosh-1 桌面]# cd /var/www/html/
[root@gaosh-1 html]# ls
[root@gaosh-1 html]# echo "i am web22" > index.html
[root@gaosh-1 html]# ls
index.html
[root@gaosh-1 html]# service httpd restart
停止 httpd：                                               [确定]
正在启动                                                  【确定】

a. 192.168.2.30 配置

cat /etc/sysconfig/network-scripts/ifcfg-eth0
DEVICE=eth0
TYPE=Ethernet
ONBOOT=yes
NM_CONTROLLED=yes
BOOTPROTO=none
IPADDR=192.168.2.30
NETMASK=255.255.255.0
GATEWAY=192.168.2.28
DNS1=192.168.2.28

IP地址：192.168.2.30，网关192.168.2.28，DNS 192.168.2.28

[root@gaosh-1 html]# echo "i am web30" > index.html
[root@gaosh-1 html]# ls
index.html
[root@gaosh-1 html]# service httpd restart
停止 httpd：                                               [确定]
正在启动                                                  【确定】

4. 测试集群

在网页打开，浏览器输入192.168.1.28访问，使用F5刷新，会看到两个结果

5. 其他参数

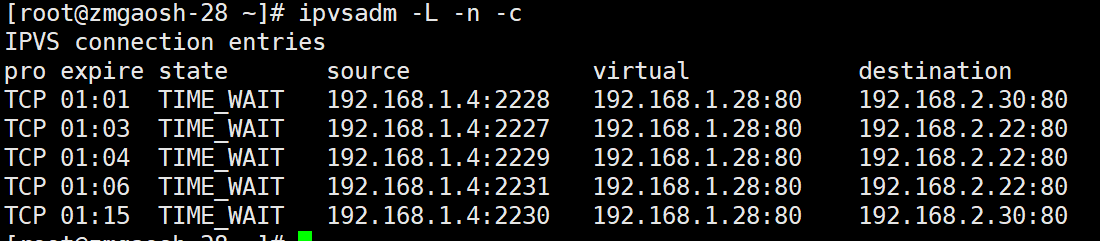

1）查看客户端连接分发器和real server的情况

本机IP： 192.168.1.4
访问的ip： 192.168.1.28
real server： 2次192.168.2.30 3次 192.168.2.22

2） 清空规则用参数 -C

ipvsadm -C

3) 查看分发情况

–stats

ipvsadm -L -n –stats
